1～3ｍｍのブレーキをマルチに切断するためのサポートツール

直線カット、斜めカットのスリットにそってカッターまたはデザインナイフで切断

側面の溝にガイドをずらすことで約1ｍｍ刻みでカットする位置を調整可能

再現性のあるブレーキ作成をサポートします。

ブレーキカットガイドの使い方

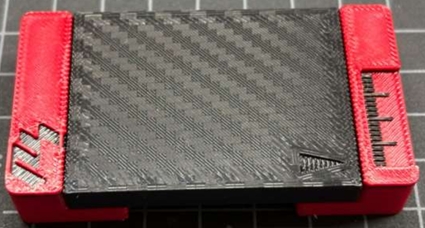

左：カットガイド、右：まな板
①準備物
②使い方

①準備物
カッターナイフ、デザインナイフなど
カッターナイフ、デザインナイフを使用します
②使い方
②-1 直線カットモード

切断するブレーキはまな板（黒い部品）の端っこにある壁まで密着させてください。
カッターナイフまたは、デザインナイフなどで切断します。

壁までブレーキを突き当てる

カットガイド（銀の部品）を被せる
ストレートカット

この時、指を切らないようにしっかりと上にかぶせているカットガイドを押さえてください。

側面の溝に従って位置をずらすことで約1ｍｍ刻みにカット位置を調整することができます。

側面ギア部

最小で約6ｍｍまでの切断を可能とします。
おおよその目盛りが背面にございます。調整にご活用ください。

背面の目盛り

※3ｍｍピンク・白を切断する際は刃物の滑り性が必要になりますので、適宜使用するカッターへ油をつけてください

②-2 斜めカットモード

下図のように組み替えます。
まな板の突起部分が、カットガイドの真ん中の空間に差し込めます。

横から
斜め上から
ストレートカットと同様にブレーキを配置し、カッターナイフなどで切断します。

斜めカット

先端が約６０度に切断されます
ピンク、白ブレーキなどは下図のように薄刃のカッターナイフを使用するときれいに斜めカットができます。
※特専黒刃ロング02　がおすすめです。

◎注意
3Dプリンタにて製作し、手作業で仕上げを行っております。
申し訳ございません。製品には若干の反り、バリ、糸引きなどが発生しております。
※くれぐれもけがの無いよう、刃物の取り扱いにはご注意ください。
※発生した一切の事故や怪我などの責任を負いかねますことをあらかじめご了承ください。
